Mastercam 2023 扩展了对车铣复合中心架的支持，可包括多个独立的、机床安装的中心架。通过 Mastercam 的模块化机床定义架构，您可以使用一些不同的配置来组织中心架。

使用多个独立中心架

大型 CNC 车铣复合机床通常包括多个可单独放置的中心架。它们可以在多个点上支持各个工件。此 Mastercam 配置由两个单独的中心架组件表示，每个组件都连接到各自的线性轴组件，这样就能对它们进行单独编程和定位。

您并非只能使用两个中心架；机床开发人员可以根据需要创建任意数量的中心架，以便超长零件提供支持。开发人员还可以选择每个中心架的命令将在哪个通道中输出。

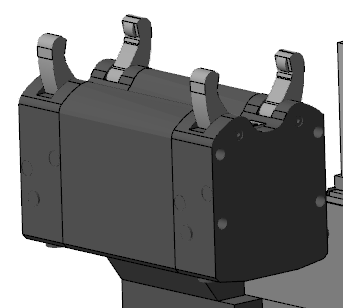

使用串连中心架

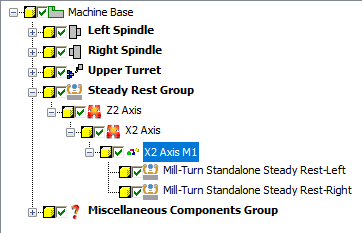

串连中心架是另一个常见配置；它们由安装的多个中心架组成，可以一起移动。此 Mastercam 配置由多个连接到相同线性轴组件的中心架组件表示。即使中心架一起移动，在对零件编程时，仍可以单独夹紧/松开每个中心架，对每个组件进行单独的中心架操作。

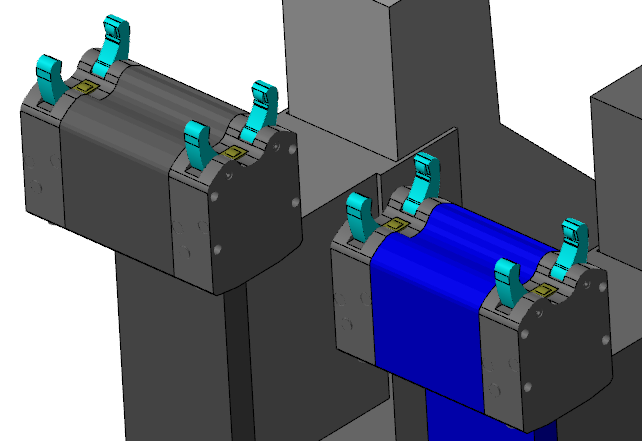

使用多个串连中心架

Mastercam 的模块化架构可以支持更复杂的应用场合。例如，您可以包括多个串连中心架。

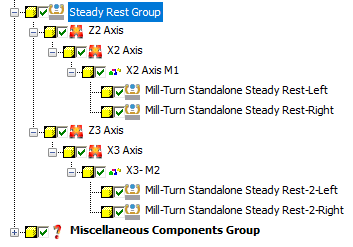

再次强调，在 Mastercam 机床定义中组织组件非常简单。在此例中，创建多组线性轴组件，将多个中心架相互连接在一起。这样您即可单独移动每组串连中心架。

对多个中心架进行编程

在 Mastercam 2022 中，具有多个独立中心架的机床使用针对单一中心架引入的相同中心架操作。不过，界面已进行了多方面增强。

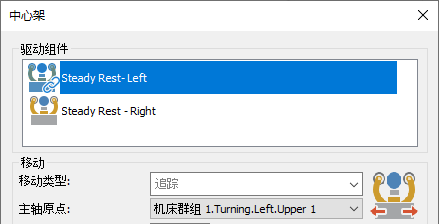

通过“驱动组件”列表，您可以选择当多个中心架可用时对哪个中心架进行编程。

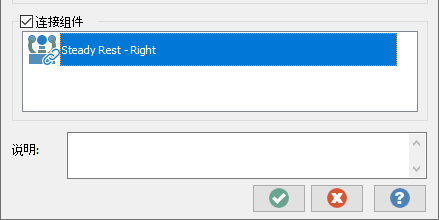

一旦选择了操作的主中心架，便可以选择与主中心架连接并随其一起移动的其他中心架。Mastercam 自动检测可用中心架，并将它们显示在此处。您可以选择多达八个连接中心架。

可以采用这种方式对同一通道中输出的中心架进行编程。如果中心架位于不同通道中，可以在同步管理器中同步操作。

将多个中心架合并到操作策略中

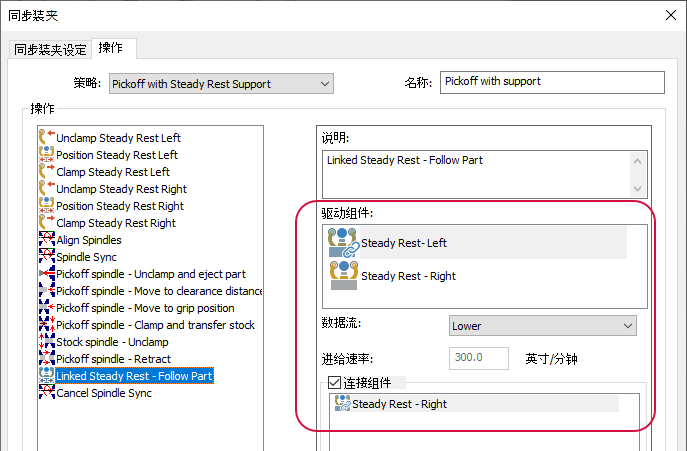

Mastercam 2023 还允许机床开发人员将多个中心架合并到车铣复合零件处理策略中。将中心架操作添加到零件处理策略的界面已得到增强，这样开发人员就能够选择操作所驱动的中心架以及任何连接的中心架组件。开发人员可以选择任何通道中的中心架。操作策略编辑器已进行了增强，具有新的“活动主轴”设置；请参阅设置中心架操作的基本主轴。

当最终用户为零件编程操作选择策略时，可以访问这些相同设置。初始设置来自选定策略，但是用户可以根据需要编辑设置：
