大家好！欢迎观看本期制造智库。在 Mastercam 软件应用中，刀具与刀柄创建对加工编程至关重要。上期已经介绍了参数式和绘制轮廓线创建方法，可以满足常见需求。但实际加工需求多样，还需更高效的方法。

本期聚焦从外部导入刀具、刀柄信息的创建方式，其能借助外部资源提升加工编程效率与质量。接下来会详细讲解外部导入文件不同格式的相关要点，助力大家更好应对加工编程挑战。

从外部导入刀具或刀柄信息创建

通过外部文件导入的方式可以快速实现刀具创建，不同的导入格式呈现效果和创建方法有所不同。

从外部导入的文件基本分为 4 种格式：Mastercam 文件、DXF、STP、GTC（ZIP）。

Mastercam 格式文件

Mastercam 文件是从 Mastercam 软件向外部导出的默认文件格式。利用这种格式，我们可以方便地保存已绘制好的刀具轮廓、模型或刀柄轮廓。下次使用时，无需重新绘制，可直接调用，大大提高了工作效率。

在使用时，需要注意以下几点：

1.Mastercam 文件在保存时需对模型或者线框进行部分保存，从而单独保存模型或者轮廓信息：这样做能够确保保存的文件内容准确、简洁，便于后续快速调用和使用；

2.刀具轮廓或者刀柄轮廓的使用方法，与绘制轮廓线的方式相同：与绘制轮廓线创建的操作方式一致；

3.模型的保存只支持刀具模型，刀柄创建无法使用：明确这一限制，合理选择保存方式和文件类型；

4.刀具保存模型文件时需注意：

• 刀具模型要处于俯视图：确保绘制的轮廓符合软件识别要求，便于后续操作；
• 刀具中轴线需与 Y 轴处于重合状态：保证刀具模型在坐标系中的正确位置，便于软件准确识别和计算；
• 在绘制时需将回转轮廓中心最低点，置于坐标系原点，所绘刀具图素需处于第一、第二象限上：遵循软件的模型放置规则，确保模型的正确显示和使用 ；
• 刀具模型可以由一个或多个实体组成：支持复杂刀具模型的保存，满足不同用户的需求。

下图为 Mastercam 文件刀具、刀柄模型与轮廓线的有效示例。

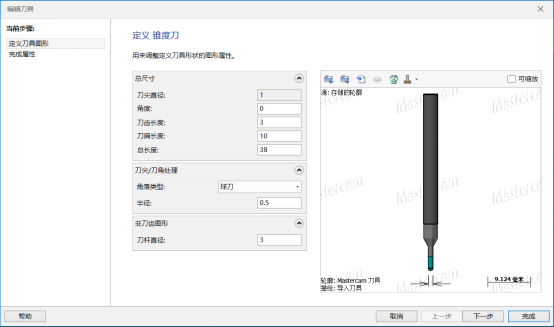

刀具轮廓

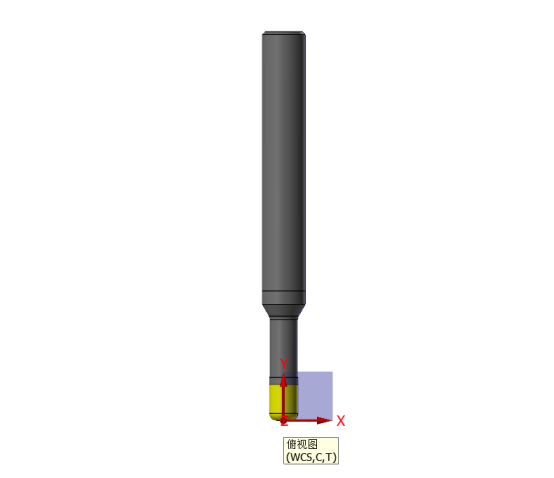

刀具模型

刀柄轮廓

刀具、刀柄的使用方法大致相同，在这里以刀具模型文件为例，使用 Mastercam 文件创建刀具、刀柄时，按以下步骤操作：

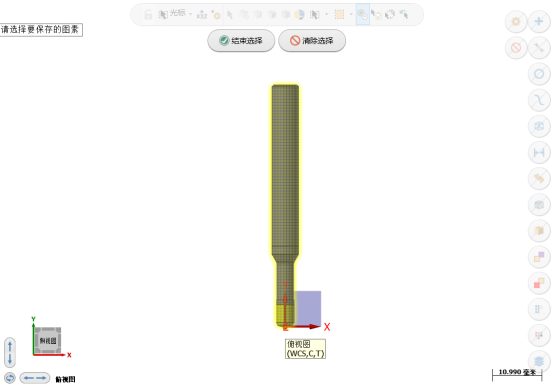

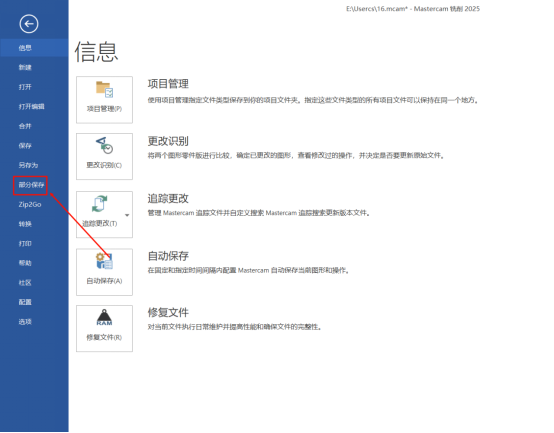

1.选择‘部分保存’将刀具模型或轮廓线进行另存；

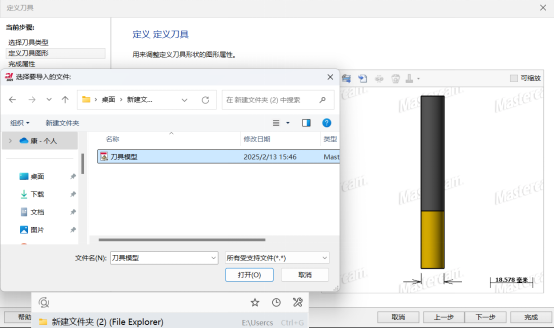

2.在创建刀具时点击‘从文件导入定义图形’，并选择完成保存的刀具模型或轮廓线文件；

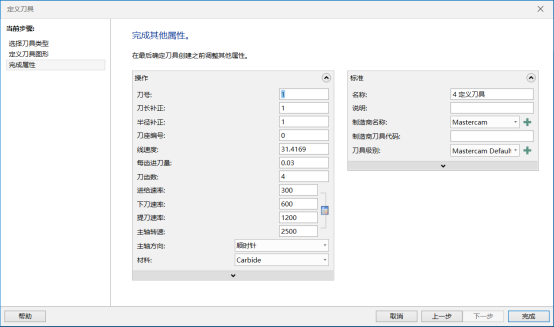

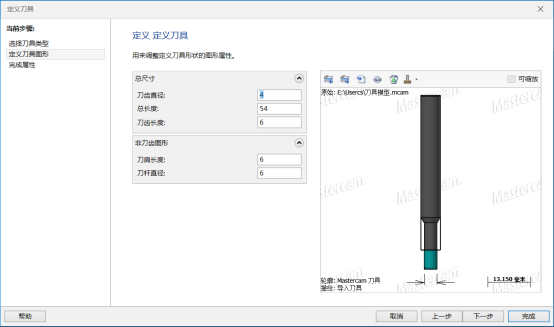

3.创建成功后对刀具的尺寸以及参数信息进行设置。

Mastercam、DXF、STP 格式的使用方式大致相同，后续对 DXF 和 STP 格式只介绍其特殊要求。

DXF 格式文件

DXF 格式是线框保存格式，主要用于保存绘制的轮廓线。若要将轮廓保存为 DXF 格式，软件中对轮廓线的绘制有新的要求：

1.只需绘制一半的回转轮廓：遵循软件的绘图规则，保证轮廓的正确绘制；

2.刀具、刀柄的轮廓线必须置于第一与第二象限上：遵循软件的绘图规则，保证轮廓的正确绘制和识别；

3.中心轴线要与 X 轴线重合但可以进行 X 正向或负向的移动：轮廓并非必须放置在特定位置；

4.刀具的非切削区域与切削区域进行分层绘制：遵循软件的 DXF 刀具、刀柄文件规则，对不同区域进行分层绘制；

5.非切削区域与切削区域由封闭区域形成；中轴线可以设为虚线显示但必须存在：封闭区域的形成要求以及中轴线的设置规则，是保证轮廓完整性和准确性的关键；

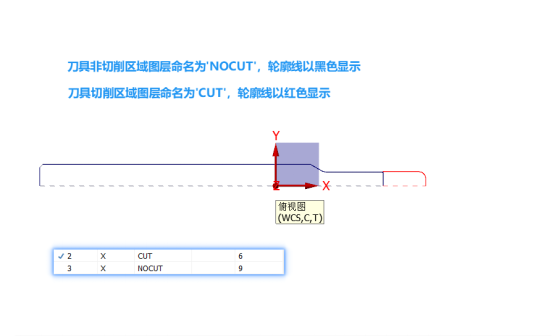

6.将刀具轮廓的非切削区域与切削区域分别命名为 NOCUT 与 CUT：遵循软件识别规则，对不同区域进行命名，使软件识别和处理不同区域的信息；

7.因刀柄没有切削区域所以单独在一个层别即可：根据刀柄的结构特点，无需分层绘制层别；

8.将存放刀柄的层别命名为 NOCUT：遵循软件识别规则，对区域命名，使软件识别信息。

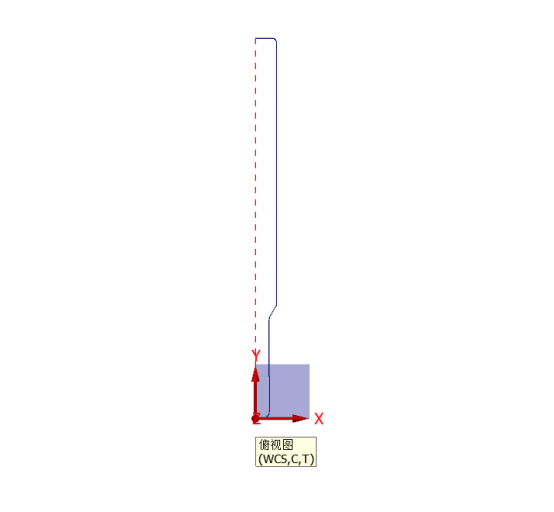

下图为 DXF 文件刀具/刀柄轮廓的有效示例。

刀具轮廓

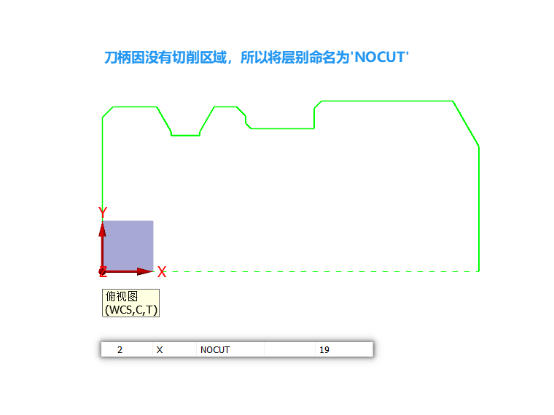

刀柄轮廓

STP 格式文件

STP 文件为模型文件，可将个人绘制或从刀具、刀柄厂家获得的模型文件直接用于创建刀具或者刀柄。

创建刀具、刀柄时对 STP 格式文件的要求如下：

1.刀具模型或刀柄模型的中轴线需与 Mastercam 中的世界坐标 Z 轴处于重合状态：确保模型在软件中的位置正确放置；

2.刀具模型可以由一个或多个实体组成：支持复杂模型的创建，满足不同刀具的设计需求；

3.模型位置沿 Z 轴进行放置即可：明确模型的放置方向，无需放置在Z轴特定位置 。

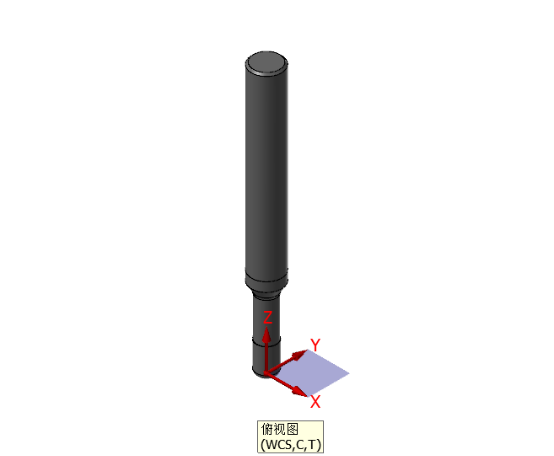

下图为 STP 文件刀具/刀柄模型的有效示例。

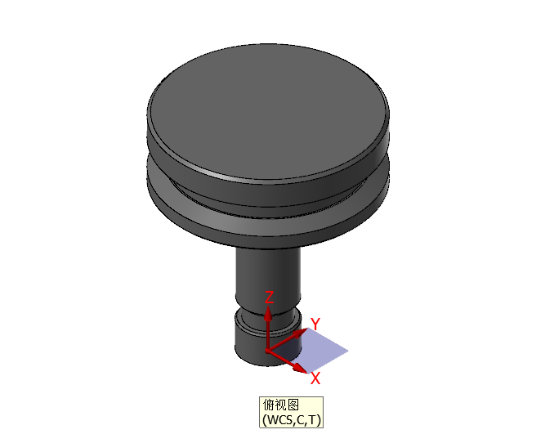

刀柄模型

刀具模型

GTC（ZIP）格式文件

GTC（ZIP）是由刀具或刀柄厂家封装的刀具信息文件，可由 Mastercam 直接使用，其尺寸完全符合实际标准。

GTC 文件不能用 Mastercam 软件制作，可从山特维克等刀具、刀柄官方平台下载。

使用GTC（ZIP）文件创建刀具、刀柄时，按以下步骤操作：

1.获取GTC封装刀具、刀柄数据文件；

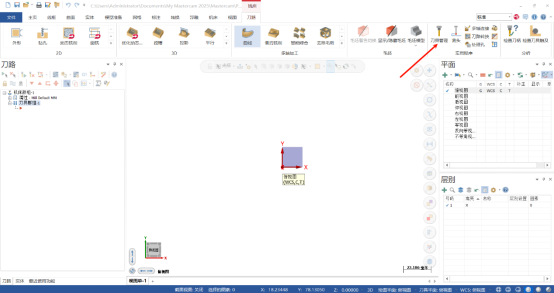

2.在软件中打开铣床刀具管理；

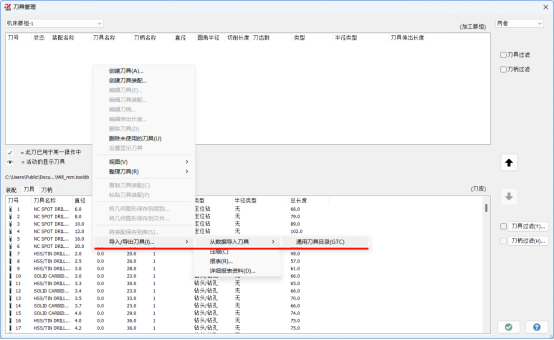

3.右击鼠标找到通用刀具目录(GTC)点击；

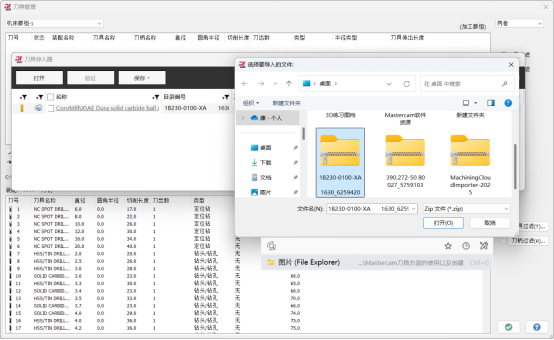

4.点击‘打开’，去选择ZIP刀具、刀柄数据文件；

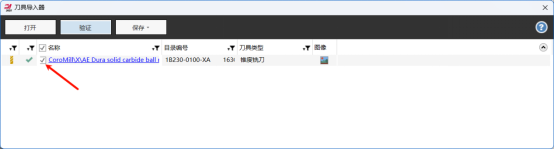

5.勾选导入的刀具、刀柄并进行数据完整性验证；

6.验证通过后就可以选择将刀具保存到当前的 Mastercam 文件中还是保存到刀具库中（刀柄只可以保存到刀具库中）。

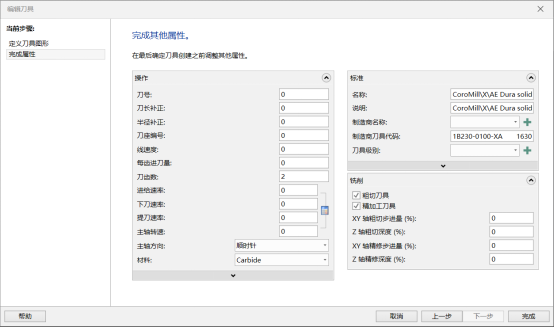

通过 GTC 导入进来的刀具或者刀柄尺寸完美符合厂家的设定，只需完成加工参数等信息的设定即可。

上期以及本期详细的介绍了 Mastercam  软件创建刀具、刀柄的三种方式。熟练掌握这些创建方式，将显著提升加工、编程管理效率。
